Modèle d’Ising

Un système magnétique peut-être décrit de façon simple avec l’Hamiltonien suivant (modèle d’Heisenberg):

(1)\[\begin{equation} H = -\frac{4}{h^2}\sum_{i<j} J_{ij} \vec{s}_i \cdot \vec{s}_j - \gamma\vec{B}\cdot\sum_i \vec{s}_i \end{equation}\]

Dans cet exercice, nous allons nous intéresser à un modèle encore plus simple: celui d’un ensemble de spin 1/2 et ne considérer que l’intéraction entre les spins voisins les plus proches. En écrivant \(\vec{s}_i = \frac{\hbar}{2}S_i\) (\(S_i=\pm1\)), on obtient le modèle d’Ising décrit par l’Hamiltonien:

(2)\[\begin{equation} H = -J\sum_{\langle i,j\rangle} S_i S_j - \mu B \sum_i S_i \end{equation}\]

où la notation \(\langle i,j\rangle\) denote la somme sur les paires des plus proches voisins.

Nous allons dans cet exercice simuler ce système à l’aide d’un algorithme appelé “Metrolopolis”. Celui-ci est détaillé sur la page wikipedia dédié au model d’Ising. https://en.wikipedia.org/wiki/Ising_model . Nous prendrons un champ magnétique nul.

L’état du système sera représenté par un tableau de taille \(N\times N\). Nous utiliserons des conditions périodiques (i.e. le spin à la position \((N-1, j)\) est couplé au spin à la position \((0, j)\), etc.

1. Écrire une fonction energy(state) qui retourne l’énergie totale du système magnétique dans l’état ‘state’.

2. Écrire une fonction delta_energy(state, i, j) qui retourne la difference d’énergie induite par le flipping du spin de coordonnees (i, j). Nous rappellons que seule l’intéraction entre plus proches voisins est considérée.

3. Écrire une fonction metropolis(state, beta, M) qui retourne l’état du système magnétique après avoir implémenté M fois l’algorithme de Metrolopolis. Une réalisation de l’algorithme correspond à choisir un point de manière aléatoire, à calculer la différence d’énergie induite par le flip de celui-ci. Si cette énergie est négative, alors on considère que le spin flip. Si la différence d’énergie est positive, on autorise le spin flip selon la probabilité: \(e^{-\beta \Delta E}\).

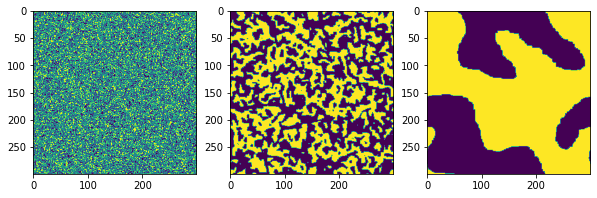

4. Afficher l’image pour \(\beta=1\), après 1000, 1 000 000, 100 000 000 itérations. Vous pouvez aussi faire une animation. On prendra comme état initial, 300x300 spins de valeur aléatoire \(\pm 1\). Il faudra utiliser numba.

5. Nous allons regarder l’énergie moyenne du système. Modifier votre fonction metropolis, de façon à pouvoir enregistrer l’énergie moyenne du système pendant l’évolution. Pour éviter des problèmes de mémoires, nous vous conseillons de l’enregistrer uniquement tous les \(N^2\) réalisations.

   Tracer l’énergie du système au cours du temps. Observer le temps de convergence du système (on prendra \(\beta=1\), \(\beta=0.2\) et \(\beta=0.1\)). En plus de la convergence, qu’observez-vous pour \(\beta=0.2\) ?

6. Tracer l’énergie moyenne en fonction de \(\beta\). Vous pourrez aussi accélérer votre calcul en l’évaluant sur plusieurs noyaux de votre ordinateur, à l’aide du décorateur: @jit(parallel=True) et de la boucle for beta in numba.prange(xxx):.

7. De même, tracer les fluctuations d’énergie en fonction \(\beta\)

8. Comme vous l’avez vu en cours de Physique Statistique, il existe une solution analytique au modèle d’Ising en deux dimensions:

Comment calculer l’énergie moyenne du système à partir de la fonction de partition \(Z\) ? Evaluez numériquement cette expression et comparez à votre simulation metrolopolis.

Si vous avez le temps, même question pour les fluctuations d’énergie

9. La transition de phase a lieu pour \(T\) qui vérifie:

(3)\[\begin{equation} \sinh\left(\frac{2J}{kT}\right)= 1 \end{equation}\]

Résolvez cette equation numériquement (on pourra utiliser la fonction root de scipy) et comparez aux résultats de la question précédente.

---

Solution

import matplotlib.pyplot as plt
import numpy as np
import numba
from numba import jit

J = 2
N = 300

@jit
def energy(state):
    E = 0
    for i in range(N):
        for j in range(N):
            E += -J*state[i, j]* state[(i+1)%N, j]
            E += -J*state[i, j]* state[i, (j+1)%N]

    return E

@jit
def delta_energy(state, i, j):
    delta_E = 2*J*state[i, j]*(state[(i+1)%N, j] + state[i, (j+1)%N] +
                                state[(i-1)%N, j] + state[i, (j-1)%N])
    return delta_E

@jit
def metropolis(state, beta, M):
    state = state.copy()
    nb_output = M//(N*N)
    output = np.zeros(nb_output)
    s = 0
    for m in range(M):
        i0 = np.random.randint(N)
        j0 = np.random.randint(N)
        delta_E = delta_energy(state, i0, j0)
        if delta_E<0:
            state[i0, j0] = -state[i0, j0]
        else:
            if np.random.rand() < np.exp(-beta*delta_E):
                state[i0, j0] = -state[i0, j0]
        if m%(N**2)==0:
            output[s] = energy(state)
            s += 1
    return state, output[:s]


def create_initial_state(N):
    ini_state = 2*(np.random.rand(N, N)>.5) - 1
    return ini_state

ini_state = create_initial_state(N)
out_stateA, _ = metropolis(ini_state, beta=1, M=1000)
out_stateB, _ = metropolis(ini_state, beta=1, M=1000000)
out_stateC, _ = metropolis(ini_state, beta=1, M=100000000)

fig = plt.figure(figsize=(10, 3))
ax1, ax2, ax3 = fig.subplots(1, 3)
ax1.imshow(out_stateA)
ax2.imshow(out_stateB)
ax3.imshow(out_stateC)

<matplotlib.image.AxesImage at 0x7fe631264c10>

ini_state = create_initial_state(N)

beta = 0.25
ini_state, _ = metropolis(ini_state, beta=beta, M=100000000)

out = []
for _ in range(200):
    ini_state, _ = metropolis(ini_state, beta=beta, M=1000000)
    out.append(ini_state)

from IPython.display import HTML
from matplotlib.animation import FuncAnimation
fig, ax = plt.subplots()

def animate(i):
    ax.cla()
    ax.imshow(out[i])

ani = FuncAnimation(fig, animate, frames=len(out), interval=20)

#HTML(ani.to_jshtml())

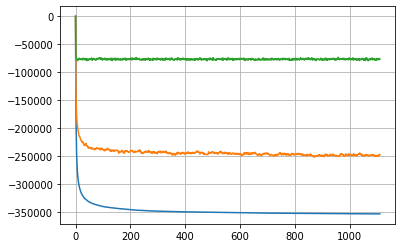

ini_state = create_initial_state(N)

state, energyA = metropolis(ini_state, beta=1, M=100000000)
state, energyB = metropolis(ini_state, beta=0.22, M=100000000)
state, energyC = metropolis(ini_state, beta=0.1, M=100000000)

fig = plt.figure()
ax = fig.subplots(1, 1)

ax.plot(energyA, label=r'$\beta=1')
ax.plot(energyB, label=r'$\beta=1')
ax.plot(energyC, label=r'$\beta=1')

ax.grid()

ax.legend()

On observe des fluctuations importantes pour la courbe \(\beta=0.2\)

Tbeta = np.logspace(-2, 0.3, 201)

@jit(parallel=True)
def metropolis_over_beta(Tbeta, M=200000000):
    Nbeta = len(Tbeta)
    res = np.zeros((Nbeta, 1000))
    for i in numba.prange(Nbeta) :
        beta = Tbeta[i]
        ini_state = 2*(np.random.rand(N, N)>.5) - 1
        state, output = metropolis(ini_state, beta, M)
        res[i,:] = output[-1000:]
    return res

res = metropolis_over_beta(Tbeta)

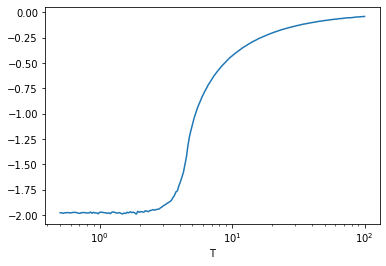

fig = plt.figure()
ax = fig.subplots(1, 1)

ax.semilogx(1/Tbeta, res[:, -100:].mean(axis=1)/(2*N**2))
ax.set_xlabel('T')

Text(0.5, 0, 'T')

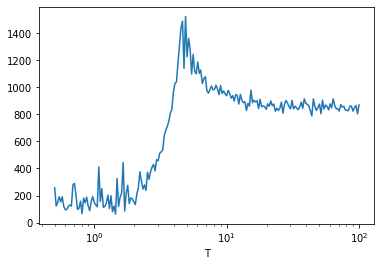

fig = plt.figure()
ax = fig.subplots(1, 1)

ax.semilogx(1/Tbeta, res[:, -500:].std(axis=1))
ax.set_xlabel('T')

Text(0.5, 0, 'T')

L’énergie moyenne est donnée par :

(4)\[\begin{equation} \left<E\right> = -\frac{\partial\ln Z}{\partial \beta} \end{equation}\]

Les fluctuations d’énergie par la dérivée seconde.

from numpy import pi, sin, cos, cosh, sinh, log, exp, sqrt

def integrande(theta, beta, J):
    x = 2*sinh(2*beta*J)/cosh(2*beta*J)**2
    return 1/(2*pi)*log((1+sqrt(1-x**2*sin(theta)**2))/2)

def Log_Z(beta, J, N):
    Ntheta = 1000
    Ttheta = np.arange(Ntheta+1)*pi/Ntheta
    dtheta = Ttheta[1]-Ttheta[0]
    I = np.zeros_like(beta)
    for theta in Ttheta:
        I += integrande(theta, beta, J)*dtheta
    return N*(log(2*cosh(2*beta*J))+I)

def mean_energy(beta, J, N):
    LZ = np.array(Log_Z(beta, J, N))
    return -(LZ[1:]-LZ[:-1])/(beta[1:]-beta[:-1])/(2*J*N), (beta[1:]+beta[:-1])/2

#J = 1
#N = 300

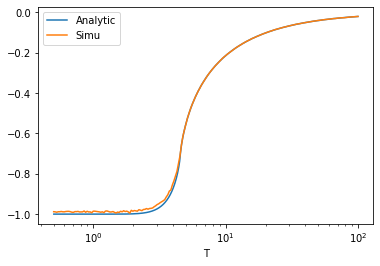

Tbeta2 = np.logspace(-2, 0.3, 1000)

analytic_energy, Tbeta_diff = mean_energy(Tbeta2, J, N)

fig = plt.figure()
ax = fig.subplots(1, 1)


ax.semilogx(1/Tbeta_diff, analytic_energy, label='Analytic')
ax.semilogx(1/Tbeta, res[:, -100:].mean(axis=1)/(2*J*N**2),label='Simu')
ax.set_xlabel('T')
ax.legend()

<matplotlib.legend.Legend at 0x7fe62a63adc0>

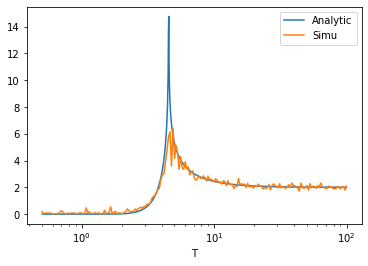

fluctuation_enery = (analytic_energy[1:] - analytic_energy[:-1])/(Tbeta_diff[1:] - Tbeta_diff[:-1])

fig = plt.figure()
ax = fig.subplots(1, 1)


ax.semilogx(1/Tbeta_diff[1:], -fluctuation_enery, label='Analytic')
ax.semilogx(1/Tbeta, res[:, -500:].var(axis=1)/(2*J*N**2),label='Simu')

ax.set_xlabel('T')
ax.legend()

<matplotlib.legend.Legend at 0x7fe62a544e20>

from scipy.optimize import root

def fun(beta, J):
    return np.sinh(2*beta*J)-1

sol = root(fun, 1, args=(J,))
sol.x

array([0.2203434])

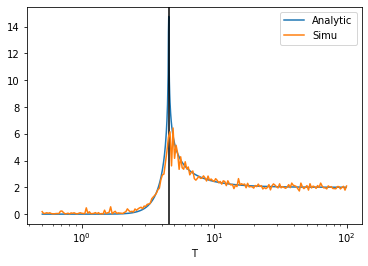

fig = plt.figure()
ax = fig.subplots(1, 1)


ax.semilogx(1/Tbeta_diff[1:], -fluctuation_enery, label='Analytic')
plt.axvline(1/sol.x, color='k')

ax.semilogx(1/Tbeta, res[:, -500:].var(axis=1)/(2*J*N**2),label='Simu')





ax.set_xlabel('T')
ax.legend()

<matplotlib.legend.Legend at 0x7fe6297a9a30>
